Van bướm điều khiển khí nén là một trong những thiết bị điều khiển dòng chảy tự động phổ biến nhất trong các hệ thống công nghiệp hiện đại. Với khả năng vận hành nhanh, chính xác và tự động hóa cao, van góp phần tối ưu hóa quy trình sản xuất, giúp giảm thiểu nhân công và tăng độ an toàn cho hệ thống. Việc hiểu rõ nguyên lý hoạt động của van bướm khí nén không chỉ giúp người vận hành dễ dàng kiểm soát thiết bị mà còn hỗ trợ công tác bảo trì, bảo dưỡng hiệu quả, kéo dài tuổi thọ van. Bài viết này sẽ phân tích chi tiết về nguyên lý hoạt động của van bướm khí nén, giúp bạn hiểu rõ cách thức chuyển đổi năng lượng khí nén thành chuyển động đóng mở dòng chảy.
1. Khái niệm về van bướm khí nén

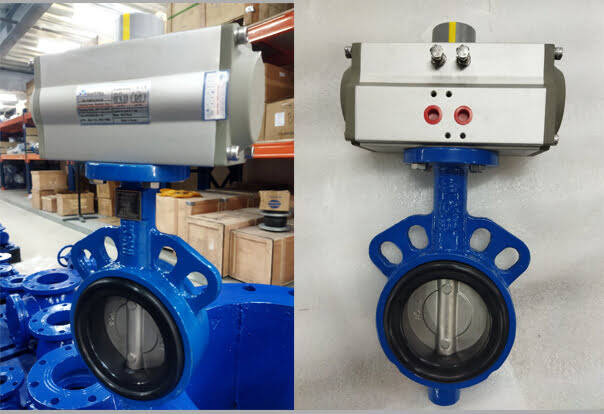

Van bướm khí nén (Pneumatic Butterfly Valve) là loại van sử dụng áp lực khí nén làm nguồn lực để điều khiển việc đóng mở hoặc điều tiết dòng lưu chất trong hệ thống đường ống. Van có cấu tạo chính gồm đĩa van dạng cánh bướm, trục van và bộ điều khiển khí nén (actuator) thường là piston hoặc màng chắn.
Đĩa van được gắn cố định trên trục, khi trục quay sẽ làm đĩa van xoay theo góc khoảng 90 độ, từ đó mở hoặc đóng hoàn toàn dòng lưu chất đi qua van. Bộ điều khiển khí nén sẽ nhận khí nén từ hệ thống và chuyển đổi áp lực thành chuyển động cơ học để điều khiển trục van quay.
2. Nguyên lý hoạt động chung của van bướm khí nén
Khi khí nén được cấp vào bộ điều khiển, piston hoặc màng chắn bên trong actuator sẽ dịch chuyển hoặc di chuyển theo hướng nhất định. Cơ cấu truyền động trong bộ điều khiển sẽ biến chuyển động thẳng của piston thành chuyển động quay của trục van. Trục van quay đĩa van xoay góc 90 độ từ vị trí đóng (đĩa van vuông góc với dòng chảy) sang vị trí mở (đĩa van song song với dòng chảy) hoặc ngược lại.
Van bướm khí nén có thể vận hành ở hai chế độ chính:
-
Chế độ ON/OFF: Van đóng hoặc mở hoàn toàn, dùng để ngắt hoặc cho phép lưu chất đi qua.
-
Chế độ điều khiển tuyến tính: Van mở ở các góc khác nhau theo yêu cầu để điều tiết lưu lượng một cách chính xác, thường kết hợp với bộ định vị tuyến tính (Positioner).
>>> Xem thêm: Uu diem noi bat van buom mat bich
3. Các loại tác động của van bướm khí nén
Van bướm khí nén phổ biến với hai loại tác động khác nhau, phù hợp với các ứng dụng và yêu cầu vận hành khác nhau:
-
Tác động đơn (Single-acting): Khí nén chỉ được cấp từ một phía của piston. Khi khí nén cấp, piston di chuyển làm quay van mở hoặc đóng; khi khí nén bị ngắt, lò xo hồi vị trong actuator sẽ kéo piston trở lại vị trí ban đầu, giúp van tự động đóng hoặc mở mà không cần khí nén.
-
Tác động kép (Double-acting): Khí nén được cấp lần lượt hoặc đồng thời vào hai phía của piston để điều khiển đóng và mở van mà không cần lò xo hồi vị. Loại này cho phép kiểm soát chính xác hơn và phù hợp với các hệ thống đòi hỏi hoạt động liên tục.
4. Quy trình hoạt động chi tiết của van bướm khí nén
Ở trạng thái ban đầu, van có thể ở vị trí đóng hoặc mở tùy theo thiết kế hệ thống. Khi bộ điều khiển nhận khí nén cấp vào:
-
Piston hoặc màng chắn dịch chuyển: Áp lực khí nén làm piston di chuyển thẳng trong xi lanh.
-
Chuyển động thẳng thành chuyển động quay: Cơ cấu truyền động (thường là cơ cấu thanh khớp hoặc bánh răng) sẽ chuyển động piston thẳng thành chuyển động quay trục van.
-
Trục van quay đĩa van xoay 90 độ: Đĩa van thay đổi vị trí, đóng hoặc mở hoàn toàn dòng chảy theo yêu cầu.
-
Trạng thái khi ngắt khí nén: Với van tác động đơn, lò xo hồi vị kéo piston trở lại vị trí ban đầu, giúp van trở về trạng thái đóng hoặc mở. Với van tác động kép, việc cấp khí sang phía đối diện sẽ làm piston di chuyển theo chiều ngược lại, đảo chiều đóng mở.
5. Ưu điểm nổi bật của nguyên lý điều khiển khí nén
Nguyên lý vận hành dựa trên khí nén mang lại nhiều lợi thế cho van bướm khí nén:
-
Vận hành nhanh, chính xác: Thời gian đóng mở chỉ từ 1 đến 3 giây, giúp điều khiển dòng chảy kịp thời và ổn định.
-
Tự động hóa cao: Loại bỏ hoàn toàn sự phụ thuộc vào sức người, thích hợp cho các hệ thống tự động và xa vị trí van.
-
An toàn trong môi trường dễ cháy nổ: Khí nén không sinh tia lửa điện, thích hợp với các môi trường nhạy cảm.
-
Dễ dàng bảo trì: Cấu tạo đơn giản, ít chi tiết chuyển động phức tạp giúp bảo trì nhanh chóng và giảm chi phí vận hành.
Kết luận
Van bướm khí nén hoạt động dựa trên nguyên lý chuyển đổi năng lượng khí nén thành chuyển động quay của đĩa van đóng mở dòng chảy. Với cấu tạo gồm đĩa van, trục và bộ điều khiển khí nén piston/màng chắn, van có thể vận hành linh hoạt ở chế độ đóng mở hoàn toàn hoặc điều tiết tuyến tính. Hai loại tác động đơn và kép cho phép lựa chọn phù hợp theo yêu cầu an toàn và điều khiển của từng hệ thống. Hiểu rõ nguyên lý này không chỉ giúp vận hành van hiệu quả mà còn tăng cường công tác bảo trì, bảo dưỡng, đảm bảo hệ thống tự động hóa công nghiệp vận hành bền bỉ và an toàn.
Van bướm khí nén đang ngày càng trở thành lựa chọn ưu tiên trong nhiều ngành công nghiệp nhờ tính năng ưu việt, sự tiện lợi trong vận hành và hiệu quả kinh tế cao. Nắm bắt nguyên lý hoạt động sẽ giúp các kỹ thuật viên, nhà quản lý và người sử dụng khai thác tối đa tiềm năng của thiết bị này trong các hệ thống hiện đại.
>>> Xem thêm: Lưu ý quan trọng khi lắp đặt van bướm mặt bích trên hệ thống ống
